MALZEME KALDIRMA APARATI ( KAPMA)

KULLANIM KILAVUZU




EKİPMAN KULLANIMI İÇİN UYARILAR.

-Ekipmanlar sadece eğitimli kişiler tarafından kullanılmalıdır.

-Ekipman kurulumunda kullanılan (mapa,zincir v.b) yardımcı malzemelerin kullanım talimatları okunmalıdır.

-Ekipmanlar kapasitesince 2'li veya 4'lü olarak güvenle kullanılabilir.

-Ekipmanlar Tek olarak kesinlikle kullanılmamalıdır

-Ekipman kullanımında iş güvenlik kurallarına uyulmalıdır.

-Ekipmanın günlük ,aylık ve yıllık bakımlarına muhakkak dikkat edilmelidir.

- 2 (iki) yıl ve üzeri kullanımlarda aşınma ve açılmalara karşı firmamızdan teknik destek alınmalıdır.


MAKİNE FONKSİYONLARI VE KULLANIM ALANLARI, YASAKLANMIŞ UYGULAMALAR

-Ekipman sac kaldırma işlevini gerçekleştirir. Yassı demir sac ürünlerinin taşınması depolanması araçlara yükleme yapılabilmesi için vinçlerde kullanılan kaldırma aparatıdır.


KALDIRMA KAPASİTESİ

Ekipmanın max. kaldırma kapasitesi  1 Adet için 5.000 Kg

                                                           2 adet için 10.000 Kg

                                                           4 adet için 20.000 Kg


TAŞIMA, DEPOLAMA, MUHAFAZA İLE İLGİLİ TALİMATLAR

Ekipman taşınırken dengeli tutulmalıdır. Elle taşınmaya uygundur. Yanında kırılabilecek veya kimyasal maddelerle taşınmamalıdır.


KURULUM VE DEVREYE ALMA

-Ekipman kurulumu eğitimli kişiler tarafından yapılmalıdır. Kurulumda ve çalıştırmada beraber kullanılacağı diğer ekipmanlar (mapa, zincir v.b) CE belgeli olmalıdır.

-Ekipman kurulumunda kullanılan (mapa,zincir v.b) yardımcı malzemelerin kullanım talimatlarına uyulmalıdır.



ÇALIŞTIRMA TALİMATLARI

Ekipmanı kullanırken iş eldiveni, iş ayakkabısı ve baret giyiniz.

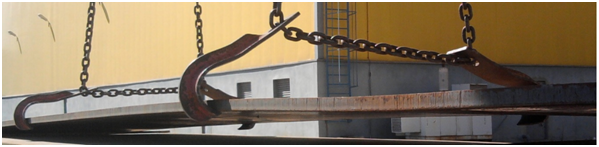

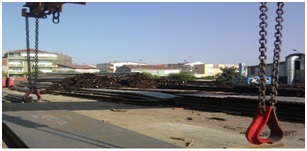

GÜVENLİ KULLANIM ŞEKİLLERİ  (ZİNCİRLİ KULLANIMI)

 1. EKİPMAN KARŞILIKLI GELECEK ŞEKİLDE İÇİNDEN KAPASİTESİNE UYGUN ZİNCİR GEÇİRME İŞLEMİ YAPILIR.














2. EKİPMANDAN GEÇİRİLEN ZİNCİRLER MAPA VE HALKA YARDIMIYLA ASKI KANCALI KİRİŞ TİPİ TRAVERSE TAKILMALIDIR.

















3. EKİPMANLAR ; KALDIRILACAK MALZEMEYE UYGUN ARALIKLARDA, KARŞILIKLI GELECEK ŞEKİLDE DENGELİ OLARAK YERLEŞTİRİLİP KALDIRMA İŞLEMİ GERÇEKLEŞTİRİLİR.

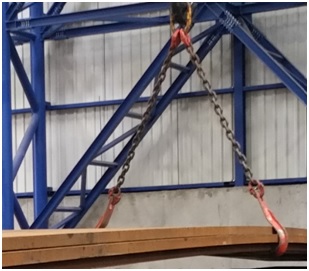

GÜVENLİ KULLANIM ŞEKİLLERİ  (MAPALI KULLANIMI)















1. EKİPMANLARA RESİMDEKİ GİBİ ZİNCİRLER , MAPA VE HALKA İLE MONTAJI YAPILIR.















2.EKİPMAN; MONTAJI YAPILAN HALKA İLE VİNÇ KANCASINA ASILIR.

3. EKİPMANLAR; KALDIRILACAK MALZEMEYE UYGUN ARALIKLARDA, KARŞILIKLI GELECEK ŞEKİLDE DENGELİ OLARAK YERLEŞTİRİLİP KALDIRMA İŞLEMİ GERÇEKLEŞTİRİLİR.

























BAKIM TALİMATLARI

Günlük kontrol:

Ekipmanı kullanırken günlük olarak ve her kullanımda görsel kontrol yapılmalıdır, herhangi bir deformasyon görülürse firmamıza başvurunuz.















Aylık kontrol:

Mapa ve zincir geçme yeri aylık olarak ölçülmeli, şekilde gösterilen aralık 30-35 mm nin altında ise ekipman kesinlikle kullanılmamalıdır. Firmamız ile irtibata geçilmelidir.

















Yıllık kontrol:

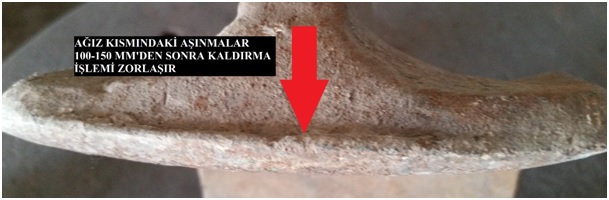

Ekipmanın sac kaldıran kısmında deformasyonun ve aşınmasının tehlike oluşturacak sevide olup olmadığı kontrol edilmeli. Resimdeki şekilde açıkça belirtildiği  gibi 100-150 mm 'den sonra kaldırma işlemi zorlaşacağından firmamız ile irtibata geçilmelidir.

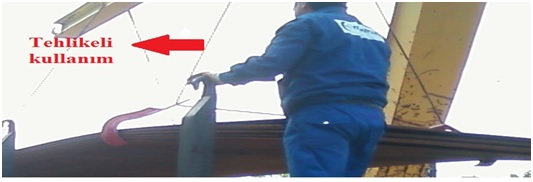

KULLANIMDA DİKKAT EDİLMESİ GEREKENLER

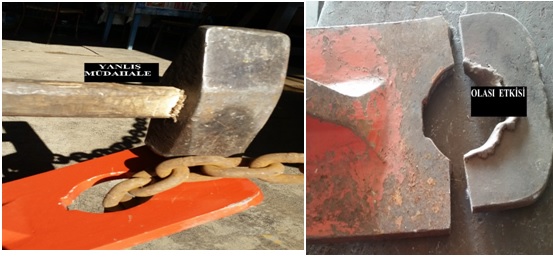

EKİPMAN KULLANIMINDA, OLASI SIKIŞMALARDA KESİNLİKLE YANLIŞ MÜDAHALE EDİLMEMELİ

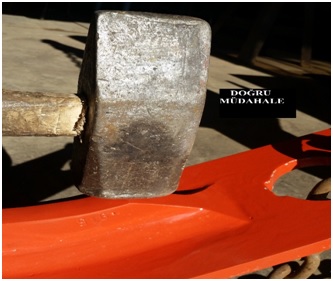

DOĞRU MÜDAHALE

-ZİNCİR YERİNE ÇELİK HALAT KESİNLİKLE KULLANILMAMALIDIR.
